Bộ sạc Acquy, Pin bằng năng lượng mặt trời SA1

Giới thiệu COMBO Bộ Điều Khiển Sạc Acquy 30A & Tấm Pin Năng Lượng Mặt Trời 100W SUNTEK SA1 - Sạc được cho bình acquy 300A - Hàng Chính Hãng - Bảo hành 12 năm Tấm Pin, tuổi thọ 30 - 50 năm

Bộ điều khiển sạc năng lượng mặt trời được thiết kế ra là thiết bị thực hiện chức năng điều tiết sạc cho ắc-quy, bảo vệ cho Acquy chống nạp quá tải và xả quá sâu nhằm nâng cao tuổi thọ của bình ắc-quy và giúp hệ thống pin mặt trời sử dụng hiệu quả và lâu dài.

Ứng dụng: Để sạc cho các thiết bị lưu trữ như Acquy (<=300A), PIN.

Thông số kỹ thuật:

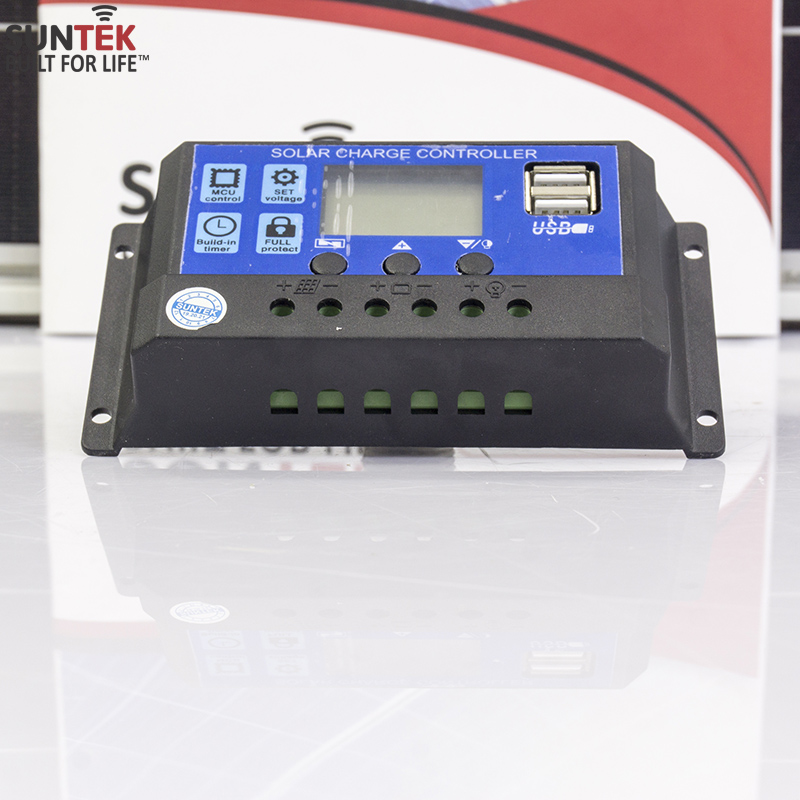

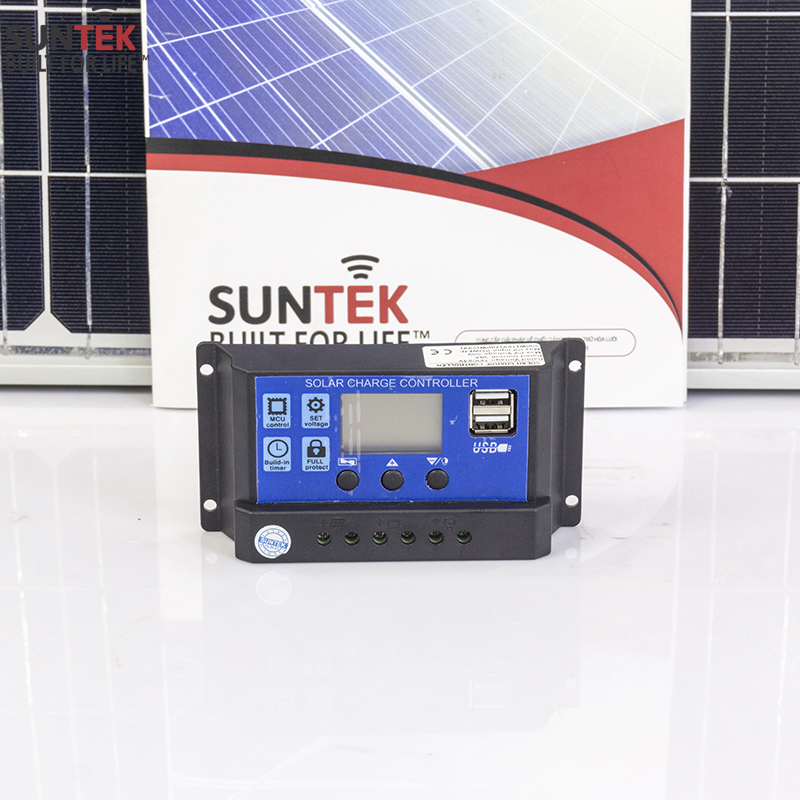

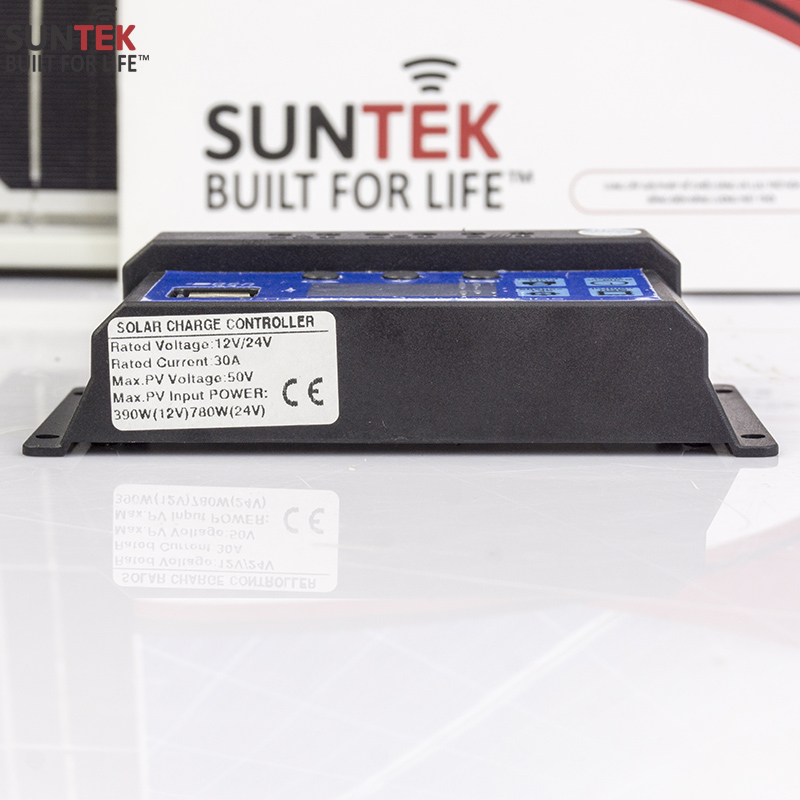

• Bộ Điều Khiển Sạc Năng Lượng Mặt Trời SUNTEK Solar Charge Controller 30A

- Công suất PVMax: 390W(12V), 780W(24V)

- Dòng sạc: 30A

- Điện áp PVmax: 50V

- Tự động nhận điện thế Acquy (Pin): 12V/24V

- Sạc được cho bình acquy <= 300A.

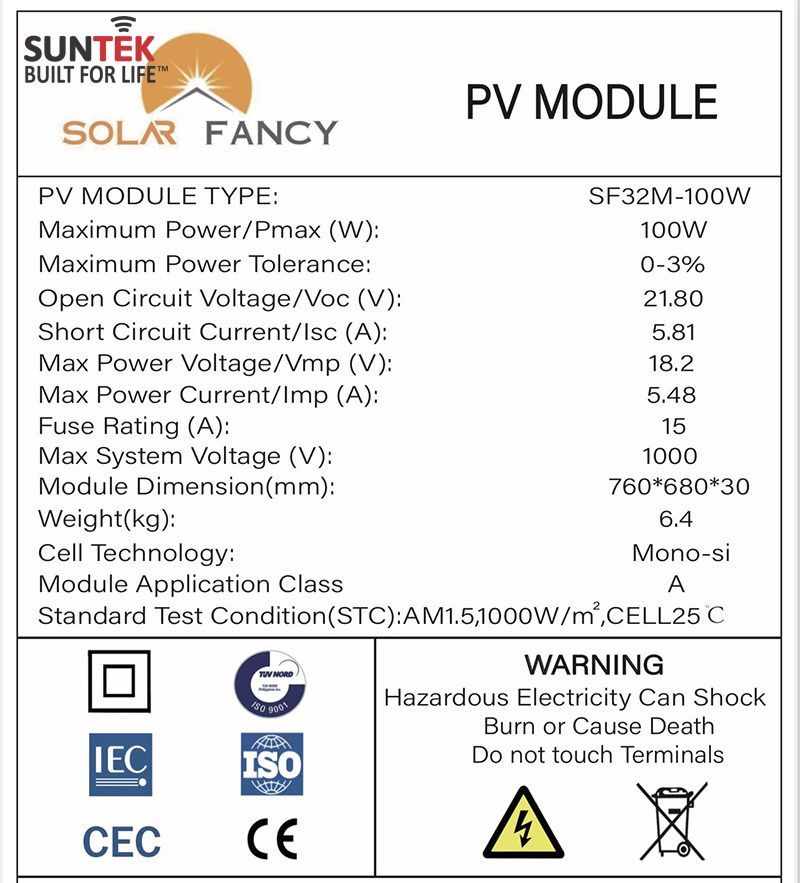

• Tấm PIN Năng Lượng Mặt Trời SUNTEK SF32M-100W Mono Crystalline Solar Module

Bảo Hành

Sản phẩm được bảo hành chính hãng 12 năm với tấm PIN năng lượng mặt trời, 12 tháng đối với bộ điều khiển sạc, sản phẩm được đổi mới 15 ngày đầu tiên nếu có lỗi của nhà sản xuất.

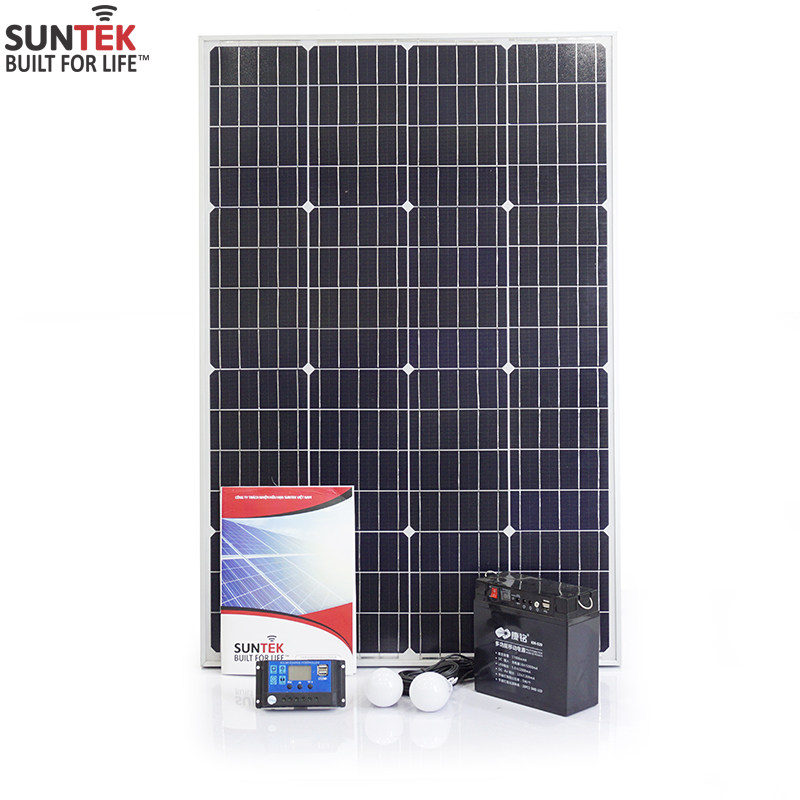

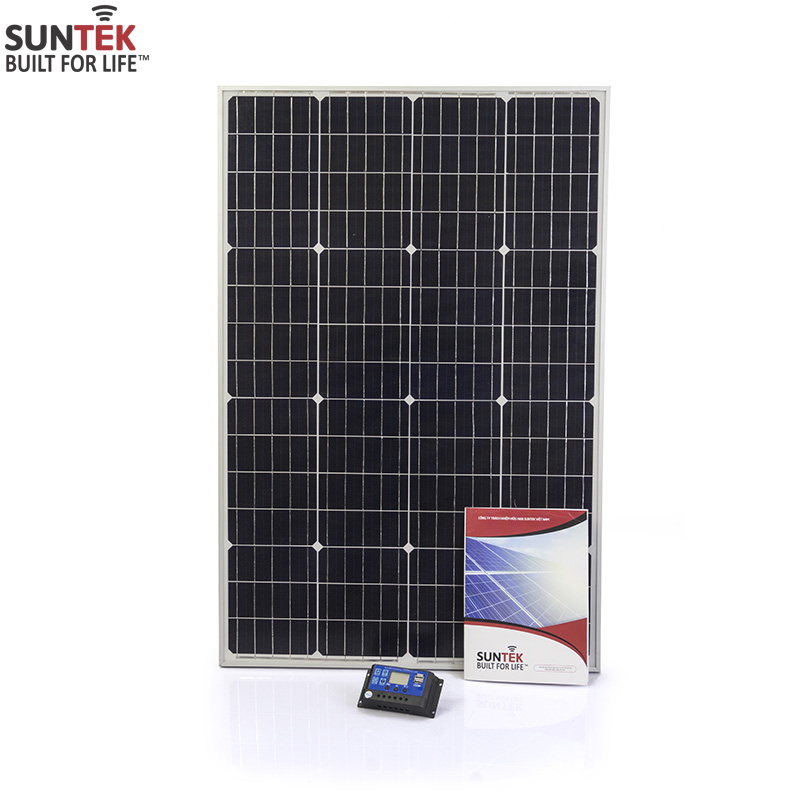

BỘ ĐÔI SẢN PHẨM:

• 1 x Tấm Pin Năng Lượng Mặt Trời SUNTEK SF32M-100W Mono Crystalline Solar Module
• 1 x Bộ Điều Khiển SUNTEK Solar Charge Controller 30A.
• Phiếu bảo hành chính hãng.

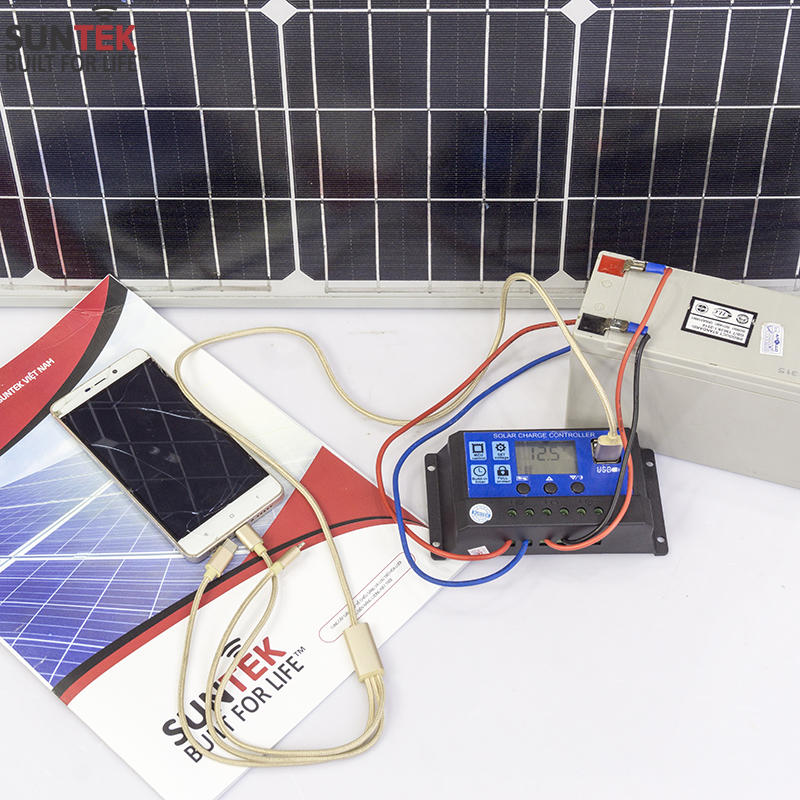

HƯỚNG DẪN ĐẤU NỐI

SƠ ĐỒ ĐẤU NỐI CHO HỆ THỐNG SẠC NĂNG LƯỢNG MẶT TRỜI

Việc kết nối các thiết bị này cần được thực hiện tuần tự theo các bước sau:

Bước 1: Kết nối acquy vào bộ sạc (bộ điều khiển sạc tự động xác   định điện áp hệ thống acquy phù hợp).

Bước 2: Kết nối tấm pin vào bộ điều khiển sạc năng lượng mặt trời.

Bước 3.Kết nối tải như bóng đèn, quạt,… ( lưu ý kết nối tải đúng nguồn cấp )

Bước 4.Kiểm tra lại an toàn trước khi đưa hệ thống vào hoạt động.

GHI CHÚ

•  Dấu (+) (màu đỏ) là cực dương, Dấu (-) (màu đen) là cực âm. Việc đấu nối hệ thống theo sơ đồ trên và phải theo đúng cực âm dương.
• Dây nối từ tấm pin xuống bộ sạc phải dùng dây sử dụng ở ngoài trời loại từ 4.0 trở lên, có bọc nhựa PVC Dây cáp nối từ bình ắc quy vào máy kích điện (Inverter) phải dùng dây kèm theo máy hoặc dùng dây cáp có kích thước tương đương và khoảng cách từ bình ắc quy đến máy kích điện không được quá 1m.
